Disk diffuzer membranasi ifloslanishi: tiqilib qolish sabablari va oldini olish bo'yicha ekspert tahlili

Disk diffuzor membranasining ifloslanishi orqasida yashirin mexanizmlar: oqava suvlar bo'yicha mutaxassisning sud-tibbiy tahlili

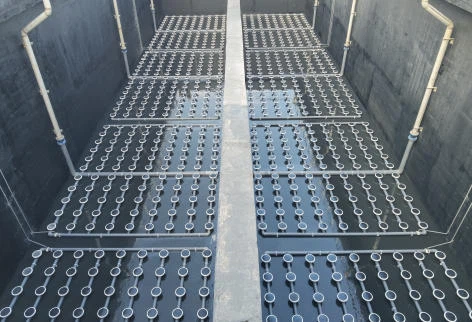

200+ chiqindi suv tozalash inshootlarida aeratsiya tizimlarida nosozliklarni bartaraf etish bo‘yicha 18 yildan ortiq tajribam bilan men membranani tanlash va ishlatishdagi kichik e’tiborsizliklar diffuzorning halokatli tiqilib qolishiga - kislorod uzatish samaradorligini 40-60% ga kamaytirish va energiya sarfini 35-50% ga oshirishga olib kelishini aniqladim.Mexanik jihozlarning nosozliklaridan farqli o'laroq, membrananing ifloslanishi mikroskopik darajada sodir bo'ladi, bu erda noto'g'ri g'ovak geometriyasi, kimyoviy o'zaro ta'sirlar va biologik omillar birlashib, qaytarilmas blokirovkalarni hosil qiladi. Keng qamrovli membranani otopsiya qilish va hisoblash suyuqlik dinamikasini modellashtirish orqali men ko'pchilik operatorlar tizimlar ishlamay qolguncha hech qachon aniqlamaydigan beshta asosiy ifloslanish mexanizmini dekodladim.

I. Mikroskopik gözenek arxitekturasi: ifloslanishga qarshilik asosi

1.1 Teshik geometriyasi va taqsimoti

Membran teshiklarining arxitekturasiifloslanishdan himoyalanishning birinchi chizig'ini ifodalaydi. Optimal diffuzor membranalari xususiyatiassimetrik gözenek tuzilmalarikattaroq ichki kanallar (20-50 mkm) bilan aniq sirt teshiklari (0,5-2 mkm) torayadi. Ushbu dizayn quyidagilarga erishadi:

• Kamaytirilgan sirt yopishish nuqtalarizarrachalar uchun
• Saqlangan havo oqimi yo'llarihatto sirt g'ovaklari qisman to'siq bo'lganda ham
• Kengaytirilgan kesish kuchlariifloslantiruvchi qatlam shakllanishini buzadigan shamollatish paytida

Muhim ishlab chiqarish xatosi: Membrana qalinligi bo'ylab bir xil teshik diametri qattiq moddalar to'planadigan oqimning turg'unlik zonalarini hosil qiladi. Men nosimmetrik membranalarda assimetrik dizaynlarga nisbatan 300% tezroq ifloslanish tezligini hujjatlashtirdim.

1.2 Yuzaki energiya va gidrofobiklik

Membrananing sirt energiyasidastlabki biofilm biriktirilishi va miqyosi moyilligini belgilaydi. Ideal membranalar quyidagilarni saqlaydi:

• 95-115 daraja aloqa burchaklari- havo oʻtishiga ruxsat bergan holda, suv{1}}zarralarini qaytarish uchun yetarli darajada hidrofobik
• Sirt pürüzlülüğü<0.5μm RMS- bakterial biriktirilishining oldini olish uchun etarlicha silliq, lekin chegara qatlamlarini buzadigan darajada teksturali

Keys tadqiqoti: Farmatsevtik oqava suv zavodi bir xil bo'shliq o'lchamlariga qaramay, 85 darajali gidrofilik membranalardan 105 darajali hidrofobik versiyalarga o'tish orqali tozalash chastotasini haftalikdan chorakka qisqartirdi.

II.Kimyoviy ifloslanish mexanizmlari: ko'rinmas tiqilib qolish inqirozi

2.1 Kaltsiy karbonat miqyosi dinamikasi

Kaltsiy karbonatning cho'kishiuch xil yo'l orqali sodir bo'lgan eng keng tarqalgan kimyoviy ifloslanish mexanizmini ifodalaydi:

• pH -yomg'inlari sabab bo'ladi: Aeratsiya paytida CO₂ tozalanishi mahalliy pH ni oshiradi va CaCO₃ kristallanishini boshlaydi
• Harorat{0}}vositalangan kristallanish: Process water temperature fluctuations >2 daraja/soat o'lchovni tezlashtiradi
• Biologik{0}}yogʻinlar: Bakteriyalar almashinuvi mikro-atrof-muhit kimyosini o'zgartiradi

Masshtabli kaskadimembrana yuzalarida nano o'lchamdagi kristall yadrolanishi bilan boshlanadi va 120-240 kun ichida aralashuvsiz to'liq gözeneklerin yopilishiga olib keladi.

2.2 Uglevodorod va tumanga yopishish

Yog 'kislotalari va uglevodorodlarMembran materiallari bilan o'zaro ta'sir qilish:

• Hidrofobik bo'linish: Qutbsiz birikmalar{0}}membrana yuzalariga adsorblanadi
• Polimerning shishishi: EPDM va silikon membranalar yog'larni o'zlashtiradi, g'ovak geometriyasini kengaytiradi va buzadi
• Emulsiya shakllanishi: Sirt faol moddalar gözenek tarmoqlariga kirib boradigan yog-suv emulsiyalarini hosil qiladi

Maksimal ruxsat etilgan chegaralar:

• Hayvon / o'simlik yog'lari: <25 mg/L for EPDM, <40 mg/L for silicone
• Mineral moylar: <15 mg/L for all membrane types
• Sirt faol moddalar: <0.5 mg/L anionic, <1.2 mg/L non-ionic

III.Biologik ifloslanish: tirik tiqilib qolish mexanizmi

3.1 Biofilm hosil bo'lish dinamikasi

Bakterial kolonizatsiyabashorat qilinadigan to'rt bosqichli-bosqichga amal qiladi:

1. Konditsioner plyonka hosil bo'lishi: Organik molekulalar bir necha daqiqada yuzalarga adsorblanadi
2. Pioneer hujayra biriktirilishi: Yopishqoq oqsillarni ifodalovchi bakteriyalar tayanchlarni hosil qiladi
3. Mikrokoloniya rivojlanishi: Hujayralar ko'payadi va himoya EPS matritsalarini hosil qiladi
4. Yetuk biofilm shakllanishi: Ixtisoslashgan ozuqa kanallariga ega murakkab jamoalar

Kritik oynauchun aralashuv 2-3 bosqichlar orasida, odatda membranani botirgandan keyin 12-36 soatdan keyin sodir bo'ladi.

3.2 EPS matritsasini ishlab chiqish

Hujayradan tashqari polimerik moddalarbiofilm massasining 85-98% ni tashkil qiladi va quyidagilar hosil qiladi:

• Diffuziya to'siqlarikislorod uzatishni cheklaydi
• Yopishqoq tarmoqlarmuallaq qattiq moddalarni ushlaydi
• Kimyoviy gradientlarmiqyosidagi reaktsiyalarni rag'batlantiradi

EPS tarkibini tahlil qilishifloslangan membranalardan quyidagilar aniqlanadi:

• 45-60% polisaxaridlar
• 25-35% oqsillar
• 8-15% nuklein kislotalar
• 2-5% lipidlar

IV.Operatsion parametrlar: ifloslanishni tezlashtirish yoki oldini olish

4.1 Havo oqimini boshqarish

Havo oqimi tezligini optimallashtirishifloslanishning ikkala turini oldini oladi:

• Kam havo oqimi (<2 m³/h/diffuser): Kesishning etarli emasligi biologik va zarrachalarning ifloslanishiga imkon beradi
• High airflow (>10 m³/soat/diffuzor): Haddan tashqari tezlik zarrachalarni membranalarga singdirishga olib keladi

Optimal diapazon: 4-6 m³/soat/diffuzor zarrachalar tashishni minimallashtirib, etarli darajada kesishni hosil qiladi

4.2 Velosipedda yurish strategiyalari

Vaqti-vaqti bilan shamollatishYuqori ifloslanish nazoratini ta'minlaydi:

• Quritish davrlari: Davriy membrana havoga ta'sir qilish biofilmning pishib etishini buzadi
• Kesish o'zgarishi: Oqim naqshlarining o'zgarishi rivojlanayotgan iflos qatlamlarni yo'q qiladi
• Oksidlanish davrlari: Kislorodning yaxshi kirib borishi anaerob o'sishni nazorat qiladi

Tavsiya etilgan tsikl: Ko'pgina ilovalar uchun 10 daqiqa yoqish / 2 daqiqa o'chirish

V. Materialni tanlash: ifloslanishning asosiy aniqlovchisi

Membran materialshunosligiHar bir material o'ziga xos ifloslanish xususiyatlariga ega bo'lgan holda sezilarli darajada rivojlangan:

Materiallarni tanlash protokoli:

1. Chiqindilarni tahlil qilish: Asosiy ifloslantiruvchi moddalarni aniqlang
2. Kimyoviy muvofiqlik: Tozalash vositalariga chidamliligini tekshiring
3. Operatsion parametrlar: Materialni havo oqimi va bosim diapazonlariga moslang
4. Hayotiy davr xarajatlarini hisoblash: Umumiy egalik xarajatlarini baholang

VI.Profilaktik taʼmirlash: Toʻrt darajali mudofaa strategiyasi-

6.1 Kundalik monitoring parametrlari

• Bosimning pasayishi ortishi: >0,5 psi / kun ifloslanishning rivojlanishini ko'rsatadi
• Kislorodni uzatish samaradorligi: >15% kamaytirish tekshirishni talab qiladi
• Vizual tekshirish: Sirt rangi o'zgarishi naqshlari ifloslanish turlarini ko'rsatadi

6.2 Tozalash protokoli matritsasi

Tanqidiy eslatma: Ikkilamchi ifloslanishni oldini olish uchun har doim kimyoviy ishlov berishni yaxshilab chaying
